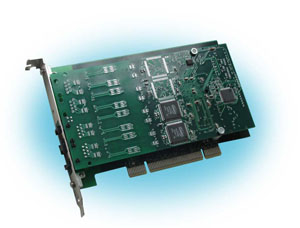

Quasar E1 - многоканальная цифровая плата E1 для Asterisk

foto

foto

Особенности
  • 4 или 8 портов E1
  • Аппаратное эхоподавление
  • Автоматический выбор канала синхронизации
  • PCI/PCIe или PMC (IEEE P1386.1, H.110 master/slave) исполнение
  • Bus Muster DMA
  • Встроенный TDM коммутатор
  • Opensource Linux драйвер для работы с Asterisk (Zaptel, DAHDI)
  • Утилита для диагностики E1 потоков
  • Работает с IP АТС поддерживающими DAHDI
    Asterisk, FreeSwitch, Yate
Ресурсы

Описание

Многоканальные интерфейсные карты Quasar E1 предназначены для ввода синхронных потоков E1 в Asterisk. Карта устанавливается в PCI или PCI-express слот сервера, работающего под управлением Asterisk. Аппаратные ресурсы карты  позволяют обеспечить одновременную обработку до 256 голосовых каналов, а также кросс-коммутацию каналов без нагрузки на центральный процессор сервера. Поддержаны режимы работы телефонных CAS и CCS сигнализаций, включая SS7.

Технические характеристики устройства

Уровень входного сигнала

0..-40 db, автоматическая регулировка усиления
Типы кодирования AMI, HDB3

Режимы синхронизации на E1 линии

Master, slave
Режимы синхронизации на шине H.110 Master, slave
E1 сверхциклы CRC4, CAS
Параметры TDM коммутатора Встроенный, полнодоступный, 256x256 таймслотов
Аппаратный эхоподавитель Поканальный, история на 128 самплов
Тип шины

PCI 2.1, 32 бита, 33 МГц, работа на PCI в режиме мастера

или

PCI express 1x

Коды продукции для заказов

Quasar-8PMC 8 E1 портов, PMC
Quasar-4PMC 4 E1 порта, PMC
Quasar-8PCI 8 E1 портов, PCI
Quasar-4PCI 4 E1 порта, PCI
Quasar-8PCX 8 E1 портов, PCI express
Quasar-4PCX 4 E1 порта, PCI express
Quasar-8PCX-EC 8 E1 портов, PCI express, эхоподавитель
Quasar-4PCX-EC 4 E1 порта, PCI express, эхоподавитель
Quasar-8PCI-EC 8 E1 портов, PCI, эхоподавитель
Quasar-4PCI-EC 4 E1 порта, PCI, эхоподавитель



Примеры применения адаптеров Quasar

Office PBX with exterior E1 line





Corporative VOIP gateway



E1 access server

Примеры конфигурации
