Quasar-M - цифровая плата E1 для Asterisk

foto

foto

Особенности
  • 1 или 2 порта E1
  • PCI или PCIe интерфейс
  • Аппаратное эхоподавление
  • Байпас коммутатор портов
  • DMA режим для разгрузки CPU
  • Аппаратная TDM коммутация звуковых каналов без участия CPU
  • Оптимизированная структура PCI фреймов для DAHDI
  • Linux драйвер для работы с Asterisk, Elastix, Trixbox
  • Утилита для диагностики E1 потоков
  • Низкопрофильный формфактор
  • Работает с IP АТС поддерживающими DAHDI -
    Asterisk, FreeSwitch, Yate
Ресурсы

Описание

Интерфейсные карты Quasar-M предназначены для ввода синхронных потоков E1 в Asterisk. Карта устанавливается в PCI или PCI-express слот сервера, работающего под управлением Asterisk. Аппаратные ресурсы карты  позволяют обеспечить одновременную обработку до 64 голосовых каналов, а также кросс-коммутацию каналов без нагрузки на центральный процессор сервера. Поддержаны режимы работы телефонных CAS и CCS сигнализаций, включая SS7 и семейство PRI (EuroISDN, Q.931/Q.921, AT&T 4ESS, National ISDN 2, Lucent 5E). Для снижения вычислительной нагрузки на сервер, карта имеет опцию аппаратного эхоподавления. Для построения высоконадежных систем могут быть использованы карты с опцией байпас коммутации портов.



Технические характеристики устройства

Уровень входного сигнала

0..-40 db (порт 0), 0..-6 db (порт 1)
Типы кодирования AMI, HDB3

Режимы синхронизации на E1 линии

Master, slave
Режимы синхронизации на шине H.110 Master, slave
E1 сверхциклы CRC4, CAS
Параметры коммутатора Встроенный 64x64 таймслотов
Тип шины

PCI 2.1, 32 бита, 33 МГц, работа на PCI в режиме мастера

или

PCIe x1

Коды продукции для заказов

Quasar-ME 1 порт E1, PCI
Quasar-MEX 1 порт E1, PCIe
Quasar-MEE 2 порта E1, PCI
Quasar-MEEX 2 порта E1, PCIe
Quasar-ME-EC 1 порт E1, PCI, эхоподавитель
Quasar-MEX-EC 1 порт E1, PCIe, эхоподавитель
Quasar-MEE-EC 2 порта E1, PCI, эхоподавитель
Quasar-MEEX-EC 2 порта E1, PCIe, эхоподавитель
Quasar-MEE-EC-FO 2 порта E1, PCI, эхоподавитель,байпас
Quasar-MEEX-EC-FO 2 порта E1, PCIe, эхоподавитель,байпас



Использование Quasar

Office PBX with exterior E1 line





Corporative VOIP gateway

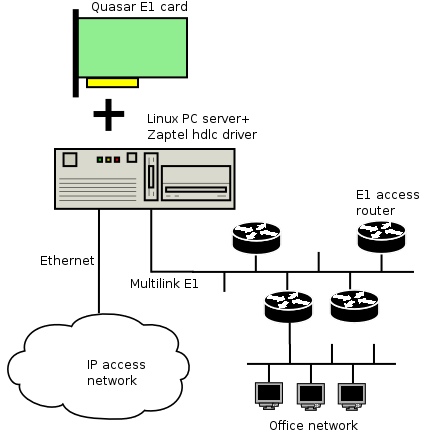

E1 access server
