Маршрутизатор,Бридж Elf2-RC - для сельских линий связи ИКМ-15
| Особенности
- Учет трафика (netflow,IP accounting)
- Linux совместимая среда управления маршрутизатором
- Фреймированный поток (drop-insert)
- Network Address Translation (NAT)
- Фильтрация пакетов
- Декларация о соответствии № Д-СПД-0710
- Объединение локальных сетей
- Удаленный доступ к Internet
- Конвертор интерфейсов
Применение
| |
Система передачи ИКМ15
Разработанная в СССР система ИКМ-15 была предназначена для организации групповых телефонных трактов в сельской местности.
По двум витым парам система способна передавать до 15 телефонных каналов на расстояния десятков километров (со станциями регенерации).
Модификации ИКМ-15 «ИВА», «КЕДР» и «КЕДР-М» все еще широко распространены на российских сетях связи и представляют собой внушительную инфраструктуру, которая может использоваться не только для передачи голосовой информации, но и для передачи данных. В настоящее время потребность в каналах передачи данных все возрастает — решаются задачи компьютеризации села, подключаются банковские терминалы, удаленные офисы и т.д. Модификации маршрутизаторов «ELF2-RCC» позволяют использовать существующие тракты ИКМ-15 для организации канала данных с полосой до 960 кбит/с.
Передача данных через тракт ИКМ-15
Позволяет получить скорость до 960 кбит/сек за счет голосовых каналов.
Система ИКМ-15 (см. рис) состоит из мультиплексора аналоговых телефонных каналов (БУК), блока окончания линейного тракта (БОЛТ) и линейного тракта со станциями регенерации. Для организации канала передачи данных маршрутизатор «ELF2-RCC» подключается в разрыв между БУК и БОЛТ. Канал данных создается по принципу вставки-удаления канальных интервалов (таймслотов). Канальные интервалы с телефонными данными проходят прозрачно от БУК в БОЛТ и обратно. Канальные интервалы, назначенные для передачи данных, заполняются информацией из портов Ethernet или V.35 маршрутизатора. Такой способ позволяет гибко перераспределить полосу канала между телефонным трафиком и трафиком данных.
Наконец, можно отметить, что аппаратура передачи данных через тракт ИКМ-15, подобная «ELF2-RCC» не имеет аналогов и не выпускается отечественными или зарубежными производителями.
Функциональные возможности
| WAN протоколы: | | Ethernet: |
| Синхронный PPP: | | Поддержка нескольких IP адресов на одном интерфейсе |
| Cisco HDLC | | Возможность удаленного изменения IP адреса |
| Frame Relay | | Точка доступа IEEE 802.1Q (VLAN) |
| IP через PPP, CHDLC, FR | | 802.1Q - прозрачный мост |
| Полумост через WAN интерфейсы (в режиме CHDLC) | | Поддержка до 4094 VLAN на одном интерфейсе |
| Мост: | | IP маршрутизация: |
| Поддержка STP (IEEE 802.1D) | | Статическая маршрутизация: по IP адресу назначения, по полю TOS, по меткам IP фильтра |
| Фильтрация локального трафика | | RIPv1 (RFC1058) |
| Прозрачная передача VLAN пакетов через WAN интерфейс | | RIPv2 (RFC1723) |
| Прозрачная передача IP, IPX, NetBEUI через WAN интерфейс | | RIP md5 аутентификация |
| Совместимость с мостами Cisco | | OSPF (RFC2328) |
| Поддержка групп интерфейсов (bridge group) | | BGP4 (RFC1771) |
| Одновременная маршрутизация | | |
| Удаленный сбор статистики (IP accounting): | | Поддержка QOS: |
| Классификация трафика с помощью IP фильтра (iptables) | | Очереди пакетов с назначаемыми приоритетами |
| Вывод результатов в текстовом виде (rsh) | | Ограничение трафика |
| Поддержка Cisco-совместимого протокола Netflow | | Классификация пакетов по протоколу, номеру порта, TOS и другим признакам |
IP фильтр: | | NAT: |
| Создание сложных цепочек правил | | Преобразование IP адресов отправителя и получателя |
| Классификация пакетов по IP адресу, протоколу, номеру TCP/UDP порта | | Преобразование до и после маршрутизации |
| | Маскарадинг |
| Дополнительные сервисы: | | Управление маршрутизатором |
| ping | | Консоль |
| traceroute | | Telnet |
| NTP клиент | | tftp сервер и клиент |
Варианты исполнения
| Наименование | Описание |

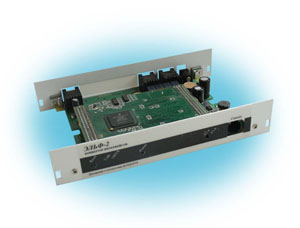

| ELF2-RCC | Маршрутизатор/мост. Порт ИКМ-15, порт Ethernet |
| ELF2-RCC-1U | ELF2-RCC вариант в стойку |
